MessageSujet: une claymore pour 15€   Sam 30 Mai - 23:07

aller je vous explique.
alors je n'arrive pas a dormir et donc je vais sur FA et je trouve un truc bien sympa.
alors on en fait profiter les copains.



vous vous sentez bricoleur.... alors c'est partie :

Voici deux versions de la mine d'airsoft Claymore, fabrication artisanale.

Matériel nécessaire :

du contreplaqué de 10 mm et de 18 mm
2 pièges à rat
2 pointes de charpentier de 150 mm
de la bande adhésive toilée
un couvercle de jus de fruits
un carré d'alu de 8 mm de 10cm
un morceau de tôle de 1,5 mm d'épaisseur pour faire le pontet
un ressort
deux charnières
quelques vis et pointes sans tête
de la colle à bois ou néoprène

de la ficelle
de la peinture et du brou de noix
de l'huile de coude
quelques heures ...

Dimensions en cm du corps de la mine :

* En CP de 10mm
- dos : 20 x 10
- dessous : 21 x 6
- dessus : 21 x 6
- côtés : 11 x 6
* En CP de 18 mm
- face avant : 22 x 12

voici un petit plan échelle 1/2


Vue d'ensemble.


Détail de la partie arrière.


Détail du système de verrouillage. Notez le ressort qui est pris dans le carré d'alu et dans le bois.


La "goupille" en place.


L'intérieur en position de transport.


Après détente.




voila. il n'y a plus cas.....







pour ce qui souhaite certain on fait des modifs au niveau du respectable a billes....






une boite d'alumette avec du sparadra comme ca le transport est plus simple.

j'espere que ca vous aura fais envies....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Solid Soul
Admin & Fondateur
avatar

Masculin Nombre de messages : 2683
Age : 29
Localisation : Niort (79000)
Date d'inscription : 16/01/2008

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 0:16

Bah je la trouve même plus sympa que la claymore de base !

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://airsoft-team-77.forumpro.fr
Jee-Bee
Membre
avatar

Masculin Nombre de messages : 656
Age : 45
Localisation : Essonne
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 4:57

J'adooooooooooore :cheers:

Je m'y colle :D
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SLO
Membre


Masculin Nombre de messages : 671
Age : 29
Localisation : nangis
Date d'inscription : 08/03/2008

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 7:07

SoUlHuNtEr a écrit:
Bah je la trouve même plus sympa que la claymore de base !

bien tu peux vraiment la modeler comme tu veux.... c'est ca qui est bien....
et puis la différence de prix... bon il n'y a pas la télécommande a distance mais.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Alex_Kid
Membre
avatar

Masculin Nombre de messages : 216
Age : 38
Localisation : Paris
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 8:08

Merci du tuyau SLO !!


@Jee-Bee : sérieux, tu te lances ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SLO
Membre


Masculin Nombre de messages : 671
Age : 29
Localisation : nangis
Date d'inscription : 08/03/2008

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 8:10

je pense aussi me la faire....
c'est pas compliqué et c'est bien expliqué....
le plus dur c'est la peinture :lol!:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jee-Bee
Membre
avatar

Masculin Nombre de messages : 656
Age : 45
Localisation : Essonne
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 17:27

Alex_Kid a écrit:
@Jee-Bee : sérieux, tu te lances ?

Un peu mon neveu, depuis le temps que je voulais en prendre une, je vais dés demain m'acheter 2 tapettes à rat et c'est parti :cheers:

Pour éliminer mes rats, je n'ais pas de tapettes, je n'ai que des claymores :geek: !!!!


Dernière édition par Jee-Bee le Dim 31 Mai - 18:28, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Solid Soul
Admin & Fondateur
avatar

Masculin Nombre de messages : 2683
Age : 29
Localisation : Niort (79000)
Date d'inscription : 16/01/2008

MessageSujet: Re: une claymore pour 15€   Dim 31 Mai - 18:00

Pour ceux qui n'était pas la aujourd'hui pour l'aménagement (feignasses... ) je vous conseil fortement les mines claymores ou le même genre (cf : celle-ci).. car vu les possibilités du terrain vous allez pouvoir bien les cacher et les utiliser à n'importe quel moment et endroit !

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://airsoft-team-77.forumpro.fr
Jee-Bee
Membre
avatar

Masculin Nombre de messages : 656
Age : 45
Localisation : Essonne
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Lun 1 Juin - 11:02

Mission accomplie :cheers:

3 heures de boulot et résultat ... c'est une tuerie :affraid:

Je l'ai un peu amélioré en évitant que les ressorts se chevauchent de façon à ce que le tir parte droit. Le récipient à bille est plus gros.

Plus que la peinture à faire et je vous ramenerais l'engin en partie (je peux pas expliquer, faut que vous le voyez pour réaliser l'efficacité du monstre !!)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Alex_Kid
Membre
avatar

Masculin Nombre de messages : 216
Age : 38
Localisation : Paris
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Lun 1 Juin - 11:08

une t'ite photo de l'engin ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jee-Bee
Membre
avatar

Masculin Nombre de messages : 656
Age : 45
Localisation : Essonne
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Lun 1 Juin - 17:21

Allez quelques tofs :







Il manque encore les finitions et une couche de peinture mais ça prend forme :cheers:

Pour les modifs, j'ai utilisé la version 2 de Krispies sur son tuto sur FA, du coup, on gagne 1 cm en moins sur l'épaisseur et les billes partent droit ! J'ai mis aussi une deuxieme charnière pour équilibrer l'ouverture de la mine.

Les dimensions : 22 cm X 12 cm X 6 cm d'épaisseur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jee-Bee
Membre
avatar

Masculin Nombre de messages : 656
Age : 45
Localisation : Essonne
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Mer 3 Juin - 9:07

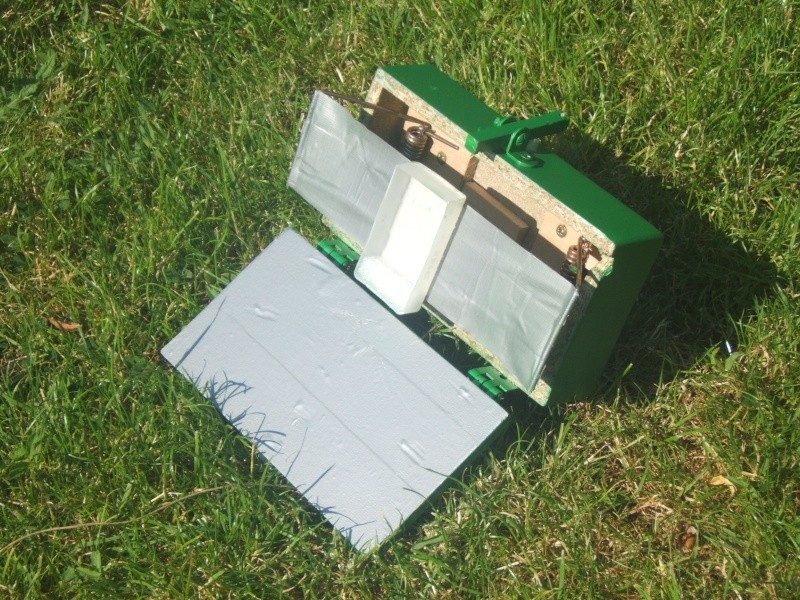

Bon allez .... fin de chantier !!

Peinture terminée (je fais pas de peinture camo) et test de tir :





Pour le recipient à billes, j'ai utlisé un bouchon d'engrai de jardin que j'ai raccourci en hauteur de façon à ce qu'il fasse à peu près 1 cm de profondeur. Sa capacité est en gros de 150 billes.

J'ai fait le test de tir avec de la 0,12.
Les distances mesurées s'entendent depuis la mine plantée au sol (inclinaison env 70 degrés) jusqu'à l'endroit où les billes touchent le sol :

Test 1 : réservoir rempli à bloc
Hauteur de tir : les billes partent en cloche jusqu'à une hauteur d'environ 2,50 m.
Distance parcourue : environ 12 m
Largeur de dispersion : sur la distance parcourue, les billes couvrent une largeur d'environ 3 m.

Test 2 : 10 billes dans le reservoir
Hauteur de tir : envirion 3,50 m
Distance parcourue : environ 20 m,
Largeur de dispersion : environ 4 m

Verdict : Je ne connais pas l'efficacité d'une "vraie" claymore airsoft donc je ne peux pas comparer les deux, si vous en avez une n'hésitez à poster vos commentaires.
Sinon, vu le rapport prix/efficacité, je pense qu'il n'y a pas photo, lâchez-vous !!

Maintenant, il reste plein de paramètres modifiables :
- tension du ressort (j'ai allégé la tension des miens pour que ça ne force pas trop sur le corp de la mine),
- capacité du reservoir,
- poids des billes,
- angle d'inclinaison,
- charge du reservoir.

Ce petit engin va ouvrir plein de nouvelles possibilités pour la défense de position et donner un peu plus de piquant à nos parties (j'ai même lu sur un forum, qu'un gars s'en était accroché une à la ceinture et s'était transformé en bombe humaine !!!)

La seule chose qui fera son efficacité ou non sera le choix de l'endroit où la placer .....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Alex_Kid
Membre
avatar

Masculin Nombre de messages : 216
Age : 38
Localisation : Paris
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Mer 3 Juin - 9:22

Penses-tu qu'on puisse en faire de plus petite, au niveau taille, tout aussi efficace ?

Plus petit =
- plus pratique à transporter (grande poche sur CIRAS par ex.)
- moins voyante
- on peut en avoir plus dans son sac !!!


Et les relier entre elles ? Genre faire un périmètre "piégé" à la claymore.
L'action d'en déclencher une ferait se déclencher les autres et piégerait plusieurs présent sur la même zone ?
Je suis diabolique !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jee-Bee
Membre
avatar

Masculin Nombre de messages : 656
Age : 45
Localisation : Essonne
Date d'inscription : 15/01/2009

MessageSujet: Re: une claymore pour 15€   Mer 3 Juin - 9:26

Plus petite, c'est possible en prenant des pièges à souris plutôt que des piège à rats, par contre ça réduit de beaucoup la portée (plus efficace pour le CQB).

Pour les mettre en réseau, ça doit pas poser de problème, il suffit de relier tout les fils déclencheurs à un seul (et après la météo tourne à la grêle pour celui qui marche sur le fil !! :lol!: )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SoliduS JujU
Membre
avatar

Masculin Nombre de messages : 1129
Age : 29
Localisation : Nantes, Paris, Strasbourg et Prague...attrape moi XD
Date d'inscription : 29/11/2008

MessageSujet: Re: une claymore pour 15€   Mer 3 Juin - 11:36

Le terrain "vieille nappe" se prete trés bien à ce type de mine

J'ai une claymore de chez gamma (150€) et les performances me semble similaire

J'ai suffisamment de matos (sauf les pieges à rats) pour en faire une dizaine (largement) dans mon sous sol ^^
Quand la motivation me viendras (et le temps) j'en ferais quelques unes ^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SLO
Membre


Masculin Nombre de messages : 671
Age : 29
Localisation : nangis
Date d'inscription : 08/03/2008

MessageSujet: Re: une claymore pour 15€   Mer 3 Juin - 11:44

le seul avantage avec les mines que l'on peut acheter dans les magasins d'airsoft c'est le "détonateur" a distance...
mais bon vus le prix....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
InterceptoR
Membre
avatar

Masculin Nombre de messages : 656
Age : 43
Localisation : Bois d'Arcy
Date d'inscription : 27/08/2010

MessageSujet: Re: une claymore pour 15€   Lun 30 Aoû - 23:05

Beau travail !!!

Vraiment :)))



+++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hewo
Membre
avatar

Masculin Nombre de messages : 6
Age : 27
Localisation : Jablines
Date d'inscription : 27/10/2013

MessageSujet: Re: une claymore pour 15€   Dim 27 Oct - 17:15

beau travail je vous pique l'idée et je me lance dans la fabrication.
