 [Tuto] Démontage Réplique & GearBox M4a1

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Solid Soul
Admin & Fondateur
avatar

Masculin Nombre de messages : 2683
Age : 29
Localisation : Niort (79000)
Date d'inscription : 16/01/2008

MessageSujet: [Tuto] Démontage Réplique & GearBox M4a1   Ven 5 Mar - 15:25

Démontage GearBox M4a1

Voici le démontage du M4a1 de Lord_Hydrik (ici de marque Classic Army) en photo.

I_Sortir la GearBox

Pour atteindre la Gearbox il faut donc :

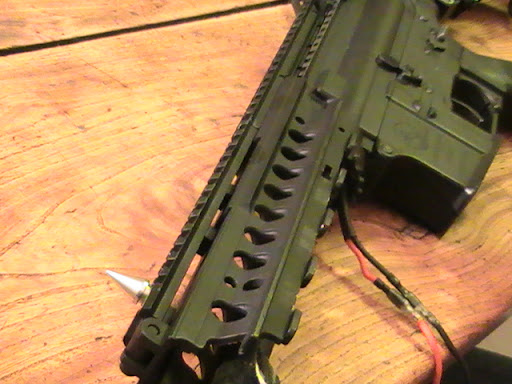

- Enlever le garde main (sur la photo un rail SIR)

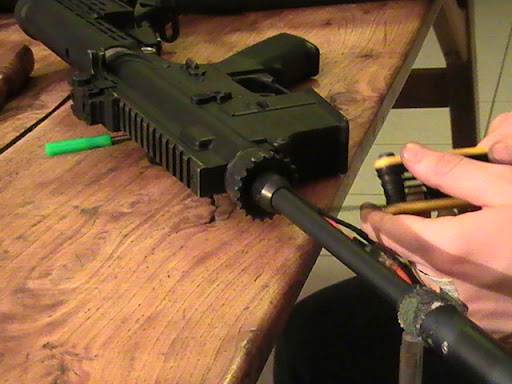

- Enlever le canon externe (facultatif pour sortir la GearBox)
- Enlever les câbles d'alimentations (pas facultatif ça ^^)





- Enlever la goupille qui tient les 2 parties du corps et débrancher les fils (rouge et noir)

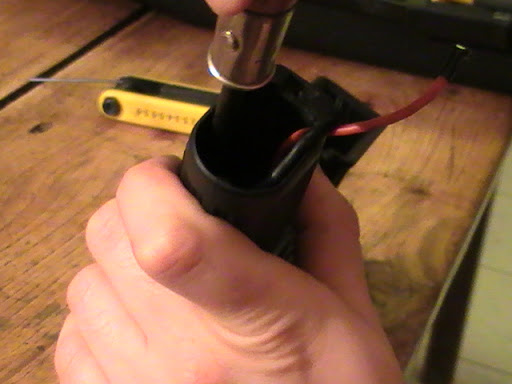

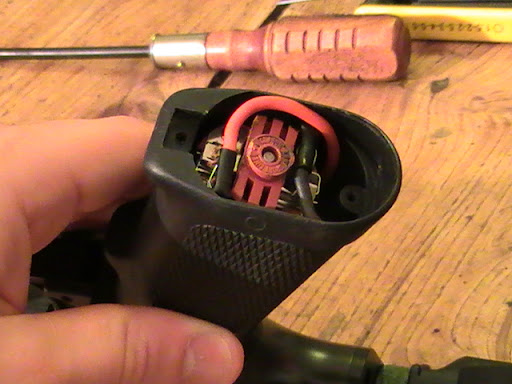

- Dévisser la plaque qui cache le moteur sous la poignée de la réplique.

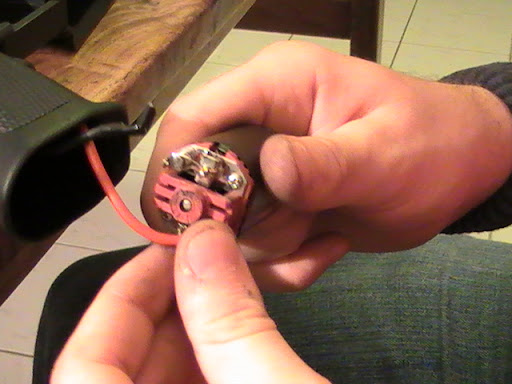

- Débrancher les câbles d'alimentation du moteur et sortez ce dernier.



- Dévisser les vis dans la poignée (qui les rattache au corps de la réplique)

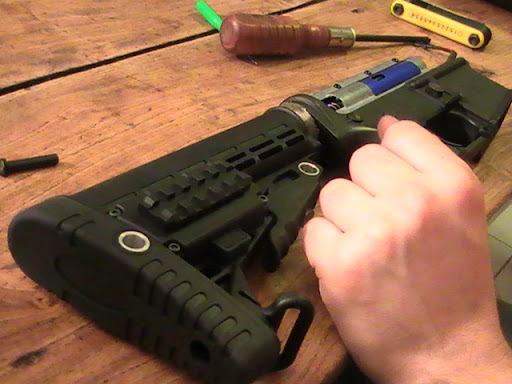

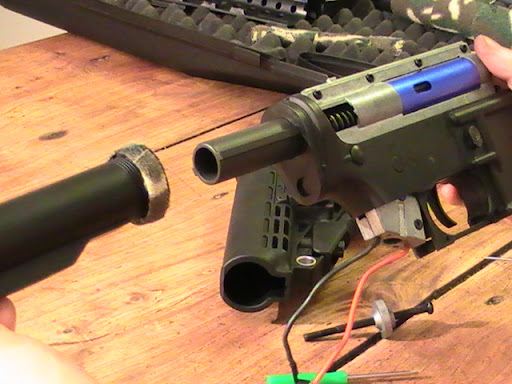

- Enlever la crosse en tirant sur le levier au lieu de le pousser pour faire coulisser cette dernière.



- Dévisser la grosse vis dans le support de la crosse (celle qui relit au Spring Guid de la GearBox)



-Retirer le support de la crosse (que vous avez dévissez)

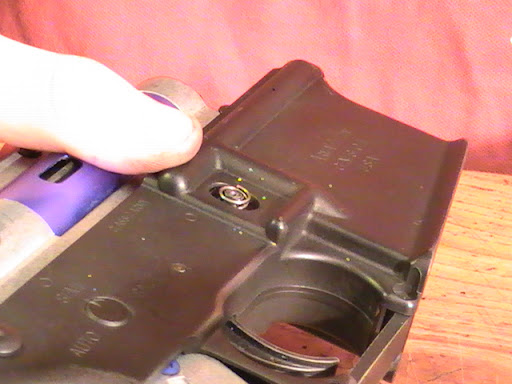

- Dévisser le bouton qui permet de faire sortir les chargeurs.

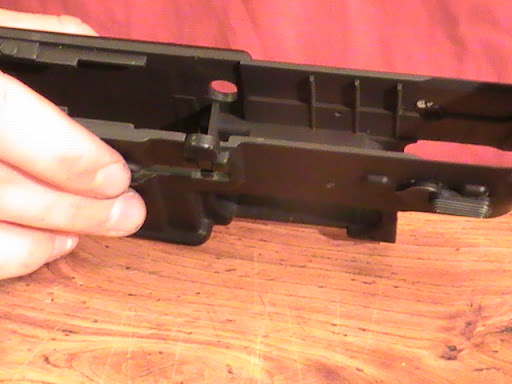

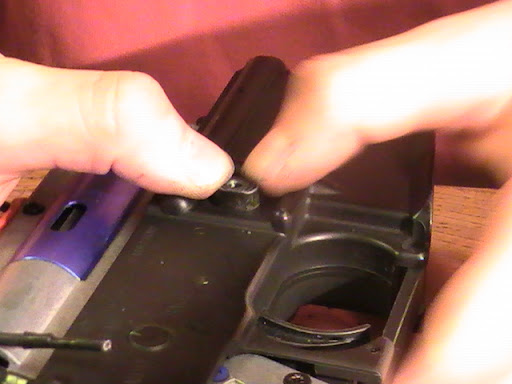

- Enlever la petite tige qui sert à caler la gâchette ainsi que la seconde goupille !

La GearBox est prête à sortir

II_Démontage GearBox

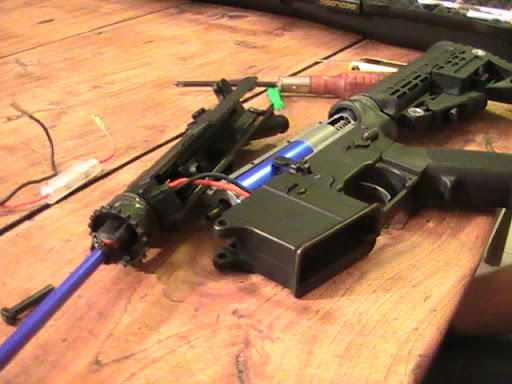

- Il ne vous reste plus qu'a tirer sur la GearBox ou a la faire coulisser.. ça sort tout seul mais allez y doucement



- Attention de ne pas perdre la pièce qui ne sert à rien !

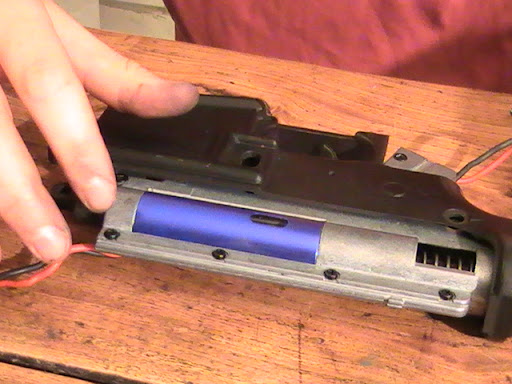

- Dévisser toutes les vis qui servent à maintenir la GearBox...

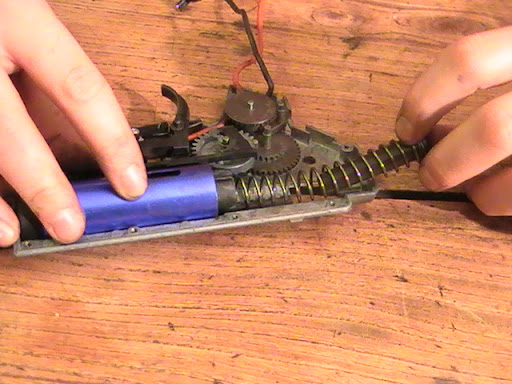

Ouvrez la GearBox ! Si vous n'avez pas tirer de coup à vide en semi il y a de forte chance que tout vous saute au visage.. rien de bien méchant mais ça surprend un peu avec le son du piston et ressort ^^

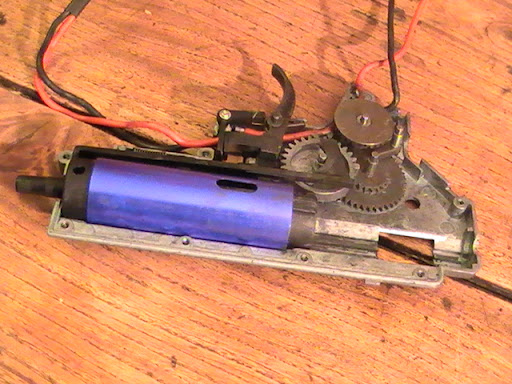

- Enlever ressort et spring guid puis contemplez votre GearBox de M4 :)





Pour remonter la réplique... même chose en sens inverse !
Faite le plusieurs fois... et après le démontage vous semblera simplissime !

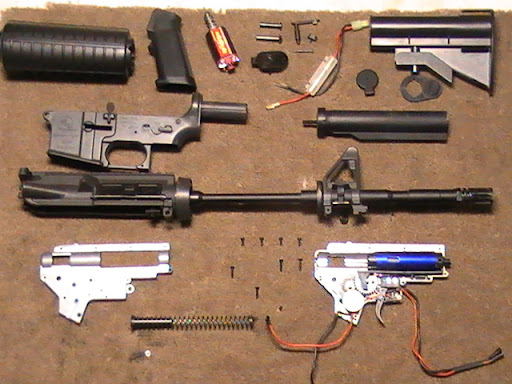

Voici une vue d'ensemble de tous les éléments d'un M4a1 standart.



En espérant que ça puisse aider les futurs bricolos !
